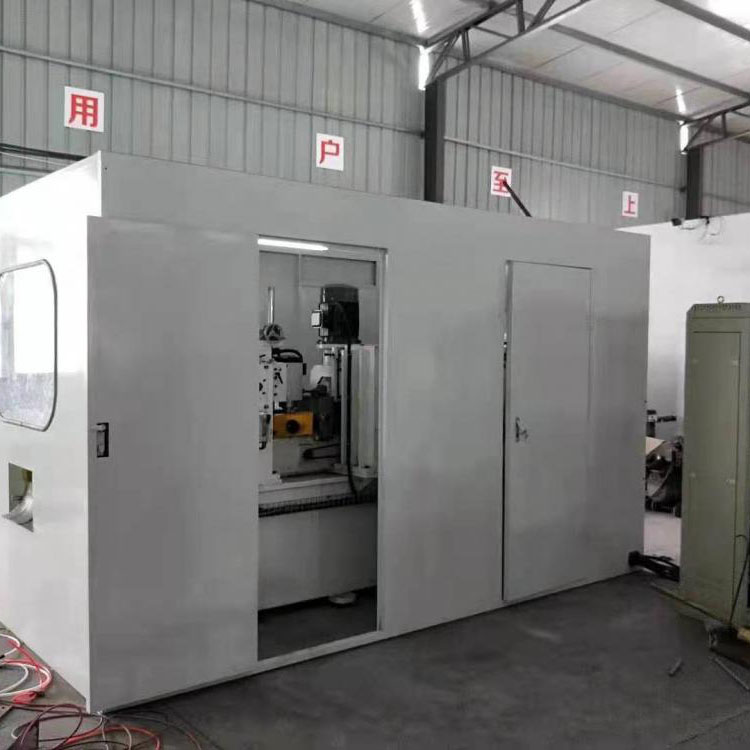

Rectificadora combinada multifuncional para placas de fricción

Marca longhuimachine

¿Cuál es la aplicación principal de esta rectificadora?

Esta rectificadora combinada multifuncional para placas de fricción está especialmente diseñada para el mecanizado continuo de discos de placas de fricción. Puede completar un conjunto completo de procesos de mecanizado que incluyen desbaste, corte de ranura recta, rectificado fino, biselado y cepillado en una sola operación, y realiza automáticamente el torneado del producto (respaldo de acero) después de todos los procedimientos, adaptándose perfectamente a las necesidades de producción en masa de los fabricantes de placas de fricción y pastillas de freno, y reduciendo efectivamente los problemas de transferencia de múltiples equipos y sujeción secundaria.

¿Cuáles son las ventajas estructurales del equipo?

Base resistente y duradera: la base integral está soldada con placa Q235, con placas laterales de 10 mm de espesor y panel de 30 mm de espesor, toda la máquina pesa aproximadamente 3T, lo que proporciona una base estable para el mecanizado de alta precisión y evita interferencias de vibración durante la operación.

Configuración del cabezal de rectificado profesional: Equipado con motores de cabezal de rectificado hechos a medida, que combinan 7,5 KW para rectificado grueso, 7,5 KW para rectificado fino, 5,5 KW para corte de ranuras y un motor ordinario de 4 KW para biselado; el diámetro de la muela abrasiva es de 260 mm, el diámetro de la pieza ranuradora es de 220 mm, con rueda de biselado de 22,5° y placa de arrastre con ranura en cola de milano para un ajuste manual preciso, cumpliendo con los diversos requisitos de mecanizado de las placas de fricción.

Protección integrada contra el polvo y la seguridad: cada estación de rectificado está equipada con una cubierta antipolvo independiente (2 estaciones de rectificado grueso, 2 de rectificado fino, 1 de corte de ranuras y 2 estaciones de biselado en total), que controla eficazmente la contaminación por polvo en el taller; toda la cubierta del piso para puertas mejora aún más la seguridad de operación del equipo.

Sistema de transmisión y giro de alto rendimiento: Adopta una vía integral de hierro dúctil + acero blanco + imán permanente para la vía inferior, con control de conversión de frecuencia de la cadena de transmisión para realizar una regulación continua de la velocidad y adaptarse a diferentes ritmos de mecanizado; El modo de giro de la cinta transportadora pequeña de caída libre + empalme garantiza un giro del producto suave y eficiente sin dañar las piezas de trabajo.

¿Cuál es el sistema de control eléctrico de la máquina?

El equipo está configurado con una pantalla táctil avanzada + sistema de control eléctrico PLC, combinado con un medidor de pantalla digital para visualización de datos centralizada. El modo de control integrado realiza una operación visual y un monitoreo centralizado de los parámetros de mecanizado, simplifica el proceso de operación, reduce la dificultad de la operación manual y garantiza la consistencia de los parámetros de mecanizado en la producción en masa, sentando las bases para una precisión estable del producto.

¿Cuáles son los parámetros clave de mecanizado de este equipo?

Rango de mecanizado de piezas de trabajo: Tamaño del revestimiento 50-245 mm, tamaño del respaldo de acero 50-255 mm, espesor del respaldo de acero 4,5-7 mm, que cubre las especificaciones de placas de fricción más comunes en el mercado.

Salida de mecanizado: 36 piezas por minuto, con alta eficiencia de producción, que puede superar eficazmente el cuello de botella de eficiencia de producción de los fabricantes de placas de fricción.

Precisión de mecanizado: Planitud ≤10um, que cumple con los requisitos de mecanizado de alta precisión de las placas de fricción de las pastillas de freno y garantiza la calidad constante de los productos terminados.

¿Cuáles son las condiciones de embalaje, entrega y cooperación del equipo?

Como fabricante profesional de equipos de placas de fricción con un sistema estandarizado de producción y control de calidad, Longhui Machinery ofrece empaques confiables y términos de cooperación flexibles para estos equipos: el producto se empaca en un contenedor para garantizar la integridad del equipo durante el transporte; Los modos de transporte incluyen transporte marítimo y terrestre, lo que respalda la entrega global para satisfacer las necesidades de los clientes extranjeros. Adoptamos tipos de pago L/C y T/T, con incoterm EXW, y podemos proporcionar servicios de soporte personalizados de acuerdo con las necesidades reales de los clientes, combinando el puerto de Ningbo y el puerto de Shanghai más cercanos para la exportación para garantizar una entrega eficiente y sin problemas.

¿Por qué elegir la rectificadora de placas de fricción de Longhui Machinery?

Pujiang Longhui Machinery Co., Ltd. (anteriormente Pujiang Longhui Machinery Factory) es un fabricante profesional de equipos de pastillas de freno y proveedor de soluciones de automatización con más de 10 años de experiencia en la industria, y la fábrica tiene un sistema de producción estandarizado con 3 líneas de producción y un equipo de control de calidad dedicado, cada máquina se somete a estrictas inspecciones, pruebas y puesta en servicio antes de la entrega. Esta máquina rectificadora combinada multifuncional para placas de fricción es el resultado de que nuestro equipo combine la experiencia de la fábrica en el sitio y absorba tecnologías de fabricación nacionales e internacionales avanzadas, con las principales ventajas de alta eficiencia, bajo consumo de energía y precisión estable. No solo proporcionamos equipos estándar, sino que también ofrecemos diseño de procesos personalizados y servicios de actualización técnica, y establecemos relaciones de cooperación a largo plazo con los clientes con un servicio postventa técnico receptivo, lo que lo convierte en la opción ideal para que los fabricantes globales de placas de fricción y pastillas de freno mejoren sus líneas de producción.
