Punzonadora de pastillas de freno para autobús

¿Cuál es el principio de funcionamiento de la máquina?

La punzonadora de forros de freno para autobús adopta un accionamiento neumático y un control de programa PLC para realizar una operación cíclica completamente automática, y todo el proceso de trabajo es preciso y eficiente sin intervención manual en el medio:

Alimentación y Posicionamiento: Coloque manualmente el producto del forro de freno en la cinta transportadora, el primer cilindro actúa para bloquear el material y guiar el producto a la posición de parada, y la cinta transportadora deja de funcionar inmediatamente después de que el producto está en su lugar.

Sujeción y fijación: Dos cilindros laterales actúan sincrónicamente para empujar el producto a la posición de procesamiento fija, y el tercer cilindro presiona hacia abajo para compactar el producto, evitando el desplazamiento durante el punzonado y asegurando la precisión del procesamiento.

Perforación y reajuste: El taladro neumático avanza para completar la perforación precisa del forro del freno del autobús; después del punzonado, el taladro neumático se reinicia primero, luego el tercer, segundo y primer cilindro se reinician en secuencia y la cinta transportadora se reinicia.

Transporte y circulación: el producto perforado se transporta mediante una cinta transportadora al siguiente proceso y el equipo ingresa inmediatamente al siguiente ciclo de trabajo para realizar una producción en masa continua.

Eliminación de polvo: en el proceso de transporte después de finalizar el punzonado, el sistema de eliminación de polvo incorporado elimina automáticamente el polvo y los residuos del orificio de punzonado y sus alrededores, manteniendo limpia la superficie del producto y evitando que la acumulación de polvo afecte el procesamiento posterior.

¿Qué componentes constituyen la máquina?

La punzonadora de forros de frenos para autobuses se compone de 6 piezas funcionales principales con una estructura compacta y razonable, cada pieza coopera con alta eficiencia para garantizar el funcionamiento estable de toda la máquina y los componentes clave se seleccionan con accesorios de alta calidad para extender la vida útil del equipo:

Base de la máquina: Como estructura de soporte principal de toda la máquina, está hecha de acero de alta resistencia, con buena rigidez y resistencia a los golpes, evitando que la vibración del equipo afecte la precisión del punzonado.

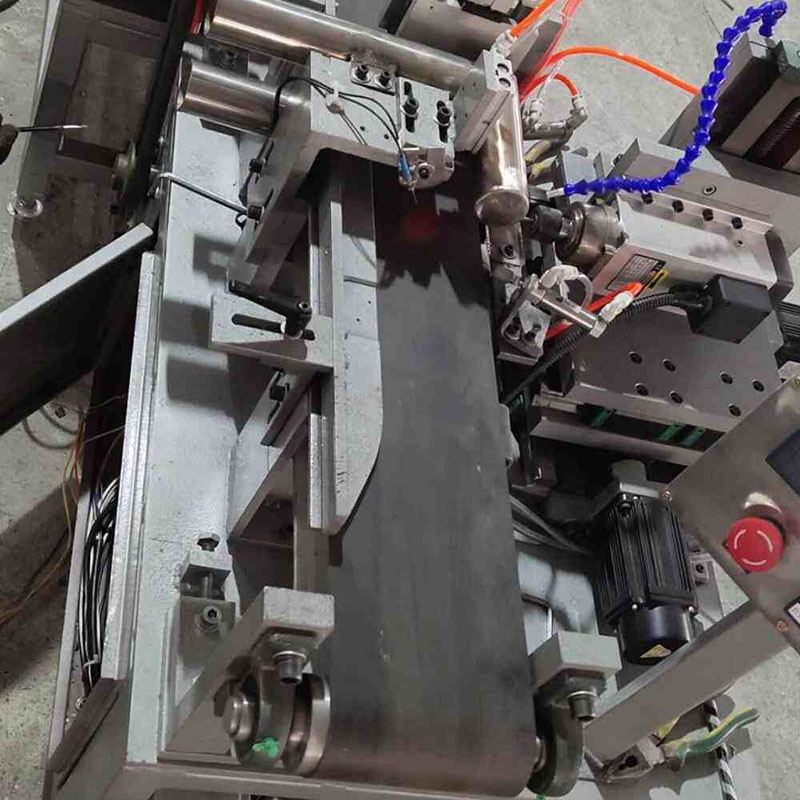

Cinta transportadora: Especializada para la transmisión de productos de forros de freno, con velocidad estable y posicionamiento preciso, y puede combinarse con diferentes velocidades de línea de producción para su ajuste.

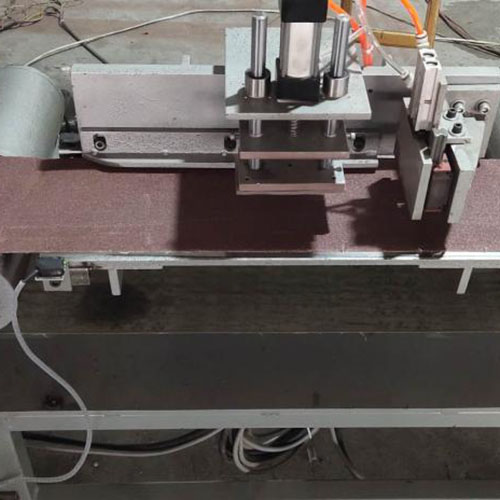

Taladro neumático: el componente de punzonado central, impulsado por gas a alta presión, con velocidad de avance y reinicio rápido y fuerza de punzonado estable, adecuado para el procesamiento de punzonado de forros de freno de diversos materiales de fricción.

Accesorio deflector: Compuesto por múltiples cilindros de posicionamiento y presión, realiza la fijación multipunto del producto y garantiza la consistencia de la posición de perforación para cada producto.

Sistema de control electrónico PLC: El "cerebro" del equipo, con una interfaz de operación hombre-máquina, que puede configurar parámetros de punzonado, ajustar el ciclo de trabajo y realizar alarmas de falla y parada automática, con operación simple y alta inteligencia.

Sistema de succión y soplado de polvo: integra funciones de soplado y succión, que eliminan oportunamente el polvo generado al perforar, cumple con los requisitos de producción de protección ambiental de la fábrica y también protege los componentes internos del equipo de la erosión del polvo.

¿Cuáles son las principales ventajas de la máquina?

Alta automatización y eficiencia: Al realizar el ciclo automático de alimentación, posicionamiento, punzonado, transporte y eliminación de polvo, se ahorra una gran cantidad de mano de obra, mejora la eficiencia de producción en más del 60% en comparación con el punzonado manual tradicional y es adecuado para la producción por lotes a gran escala de forros de freno de autobús.

Punzonado preciso y calidad estable: posicionamiento y prensado sincrónico de múltiples cilindros, combinado con el accionamiento estable del taladro neumático, el error de posición de punzonado es extremadamente pequeño y la calidad de procesamiento de las pastillas de freno es consistente, cumpliendo con los estrictos requisitos de precisión del procesamiento de piezas de frenos de autobús.

Eliminación de polvo integrada y protección ambiental: el sistema integrado de succión y soplado de polvo resuelve el problema de la contaminación por polvo en el proceso de punzonado, cumple con los estándares de producción de protección ambiental de la industria de materiales de fricción y mejora el ambiente de trabajo del taller.

Operación estable y fácil mantenimiento: La estructura de la máquina punzonadora de forros de frenos para autobuses está optimizada y diseñada, los componentes centrales son duraderos y la tasa de fallas es baja durante la operación industrial a largo plazo; El diseño modular hace que el mantenimiento posterior y el reemplazo de piezas sean simples y rápidos, reduciendo la pérdida por tiempo de inactividad del equipo.

Ahorro de energía y bajo consumo: Al adoptar el modo de accionamiento neumático, el consumo de energía es mucho menor que el de los equipos de accionamiento hidráulico y eléctrico, y el costo de operación es bajo, lo que ayuda a los clientes a reducir el costo de producción de las pastillas de freno.
