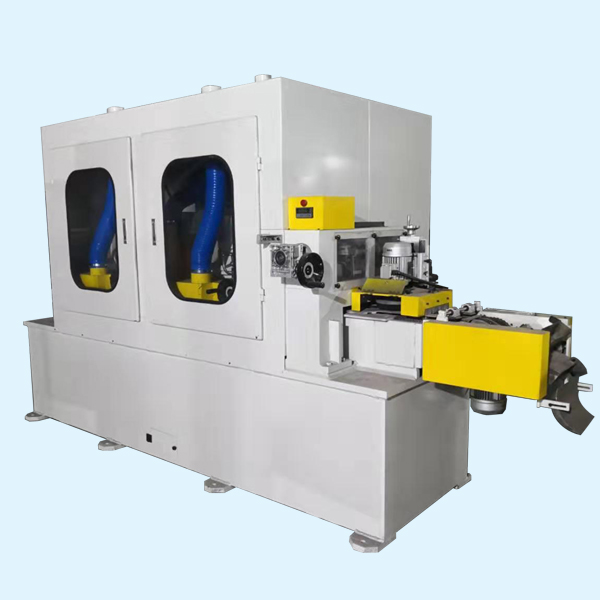

Rectificadora lineal para pastillas de freno de disco

¿Qué capacidades de procesamiento centrales tiene el LHMC-2?

La máquina rectificadora lineal para pastillas de freno de disco realiza un mecanizado continuo y completo de pastillas de freno de disco, completando todo el flujo de procesamiento del producto en una sola alimentación, sin sujeción ni transferencia secundaria, lo que reduce en gran medida los costos de mano de obra y mejora la eficiencia de producción. Su proceso completo de elaboración abarca:

Rectificado rugoso: formación de la superficie básica del disco de la pastilla de freno con alta eficiencia de eliminación de material

Ranurado de ranuras rectas: procesamiento preciso de ranuras rectas para cumplir con los requisitos estructurales de las pastillas de freno

Rectificado fino: refinar la precisión de la superficie para garantizar el rendimiento correspondiente de las pastillas de freno

Biselado: Eliminación de rebabas en los bordes y optimización de la seguridad estructural del producto.

Cepillado: Pulido de la superficie para mejorar el acabado de la pastilla de freno.

Torneado posterior de acero: Voltear el producto después de los procesos anteriores para realizar el procesamiento de la parte posterior de acero, satisfaciendo la demanda de procesamiento de doble cara.

¿Cuáles son los parámetros técnicos clave del LHMC-2?

La Rectificadora Lineal para Pastillas de Freno de Disco está diseñada para el procesamiento de pastillas de freno de disco de tamaño pequeño y mediano, con estructura compacta y excelentes parámetros de rendimiento, adaptándose a la producción estandarizada de las principales especificaciones de pastillas de freno:

Tamaño del dispositivo: 3850L×1750W×2450H (mm)

Peso del equipo: 5T

Tamaño del disco procesado: máx. 50 mm × 180 mm

Precisión de mecanizado: ±0,05 mm (garantiza la consistencia de precisión de la producción en masa)

Capacidad de producción: 1800 PCS/HR (realiza procesamiento por lotes de alta eficiencia)

Configuración total: cabezal de rectificado multiestación integrado, sistema de transmisión inteligente y dispositivo de regulación preciso, que admite un funcionamiento industrial estable las 24 horas

¿Qué tan excelente es el sistema de molienda del LHMC-2?

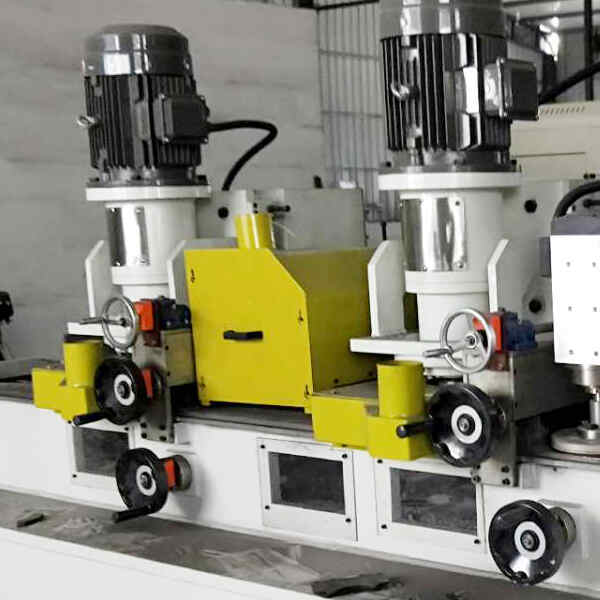

El sistema de rectificado es el núcleo del equipo, adopta un diseño de combinación de husillo vertical/horizontal y componentes de rectificado de alta calidad, con salida de potencia estable y alta precisión de procesamiento, y todas las piezas clave se procesan con tecnología fina para garantizar una larga vida útil:

Rectificado basto: muela de esmeril fundida a presión de 300 mm de diámetro con husillo vertical, combinada con un motor de alta potencia de 7,5 KW, con gran capacidad de rectificado

Ranurado: pieza de ranurado de esmeril de 250 mm de diámetro con husillo horizontal, motor de 5,5 KW, que realiza un procesamiento preciso de ranura recta

Rectificado fino: muela de esmeril fundida a presión de 300 mm de diámetro con husillo vertical, motor de 5,5 KW, que garantiza la precisión del rectificado fino de la superficie de la pastilla de freno

Biselado: Husillo vertical con motor de 3,7 KW, biselado flexible y preciso para diferentes especificaciones de pastillas de freno.

Componentes clave: el cabezal de molienda adopta un rodamiento de contacto angular + un eje de bolas de ranura profunda; El manguito del cojinete del cabezal de molienda y la brida del motor están lijados y recocidos, con alta resistencia estructural y resistencia al desgaste.

¿Qué ventajas tiene el dispositivo de transmisión?

El sistema de transmisión adopta regulación de velocidad de conversión de frecuencia y diseño de alimentación continua, con operación estable y alta precisión de transmisión, adaptándose a la demanda de procesamiento continuo de la línea de flujo multiestación, y la vía está especialmente tratada para garantizar un bajo desgaste y una larga vida útil:

Velocidad de transmisión: 0-5,5 m/min, regulación continua de la velocidad mediante convertidor de frecuencia, compatible con diferentes velocidades de procesamiento

Modo de conducción: motor de inducción + convertidor de frecuencia, potencia estable y ahorro de energía.

Pista de transmisión: Fundición rectificada de bolas 400 con torneado integral en arena, fresado de pista + pista de acero blanco con imán permanente, alta precisión y baja fricción.

Motor de transmisión: motorreductor de 1,5 KW, con gran par y funcionamiento estable

Dispositivo de alimentación: Cadena de rodillos con diseño de alimentación continua, que logra una alimentación ininterrumpida y combina la capacidad de producción de alta eficiencia.

¿Qué tan humanizado es el dispositivo de cepillado y regulación?

La máquina rectificadora lineal para pastillas de freno de disco está equipada con un dispositivo de cepillado de alta adaptabilidad y un dispositivo regulador preciso y fácil de operar, que admite el ajuste de parámetros en tiempo real y una pantalla digital visual, lo que reduce en gran medida la dificultad de operación y depuración:

Dispositivo de cepillado

Equipado con cepillo especial y motor de inducción de 220V/180W, con función regulable en altura, adaptándose al cepillado de pastillas de freno de diferentes espesores.

Realiza un pulido eficiente de la superficie, eliminando las rebabas residuales después del pulido y mejorando el acabado del producto.

Dispositivo regulador

Riel guía: Riel guía rectangular con control deslizante de torneado de arena (tratamiento térmico de alta frecuencia + rectificado fino guía), con diseño de tanque de aceite (aceite lubricante 36#), sin fugas de aceite y funcionamiento estable a largo plazo

Tornillo: tornillo sin fin + tornillo de bolas con ajuste de volante, operación precisa y conveniente, fácil de ajustar la posición de procesamiento

Pantalla digital: escala de luz con pantalla digital de 220 V, visualización visual en tiempo real de los parámetros de ajuste, evitando errores de lectura manual

¿Cuáles son los diseños únicos del equipo para la estabilidad y la protección del medio ambiente?

Longhui Machinery combina la experiencia de fábrica en el sitio para optimizar la estructura del equipo para los puntos débiles del procesamiento de pastillas de freno, como la contaminación por polvo y las fallas del equipo, con un diseño humanizado y práctico:

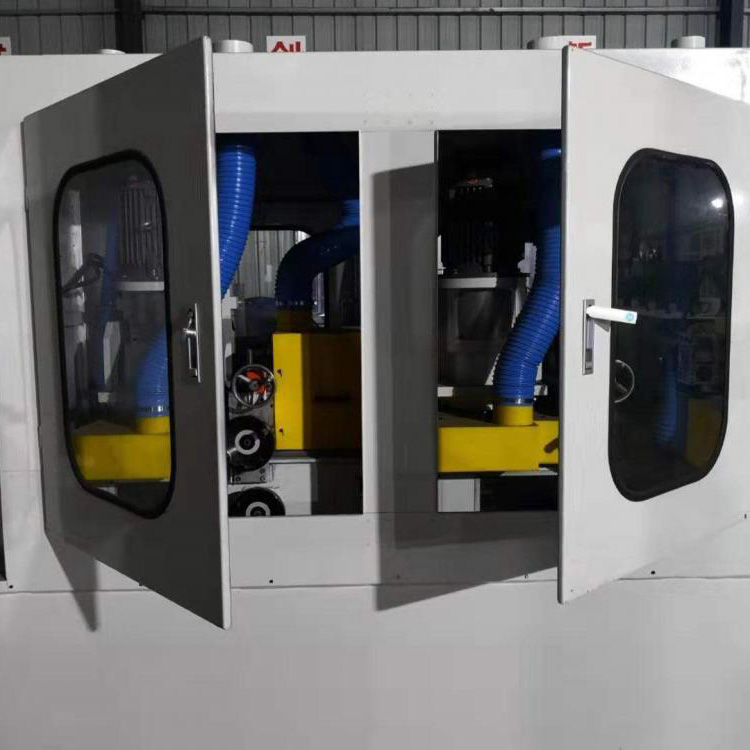

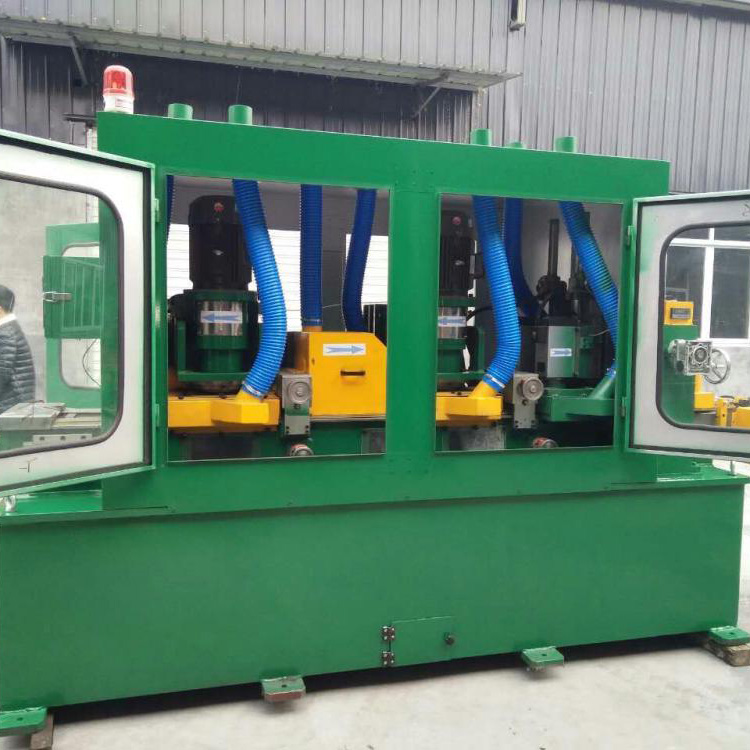

Sistema de control de polvo: cada cabezal de molienda está equipado individualmente con una cubierta antipolvo cerrada y se combina con una cubierta antipolvo integral, que aísla eficazmente el polvo de molienda, reduce la contaminación del taller y cumple con los estándares de producción de protección ambiental.

Modo de giro: transmisión mecánica de biela + modo embrague, sin motor separado, lo que reduce en gran medida la tasa de fallas del dispositivo de giro y reduce el costo de mantenimiento posterior.

Estructura integrada: Diseño general compacto, área de piso pequeña, fácil de integrar en la línea de producción de pastillas de freno existente de los clientes, logrando una conexión perfecta con otros equipos.

¿Por qué elegir Longhui Machinery como su proveedor confiable?

Como fabricante profesional de equipos de pastillas de freno con más de 10 años de experiencia en la industria, Longhui Machinery siempre se ha comprometido a brindar soluciones prácticas de ingeniería para clientes globales, y la máquina rectificadora combinada de discos pequeños LHMC-2 es la cristalización de nuestra investigación y desarrollo técnicos y la combinación de la demanda del mercado:

Fortaleza profesional:Centrado en I+D y fabricación de equipos de pastillas de freno, con más de 10 patentes de modelos de utilidad, certificación ISO9001 y CE, y reconocida como una empresa nacional de alta tecnología.

Ventajas del producto:Alta eficiencia, bajo consumo de energía, precisión estable, integración de procesamiento de múltiples estaciones, adaptación a la demanda de producción en masa de los fabricantes de pastillas de freno.

Servicio personalizado:Admite OEM/personalización y puede proporcionar transformación de equipos personalizados y diseño de líneas de producción de acuerdo con las especificaciones de procesamiento y la demanda de producción del cliente.

Servicio global:Nuestro equipo ha sido exportado a más de 30 países y regiones de África, Asia, Europa y América, con un perfecto sistema de servicio postventa y soporte técnico oportuno.

Seguro de calidad:Cada máquina rectificadora lineal para pastillas de freno de disco se somete a estrictas inspecciones, pruebas y puesta en servicio antes de la entrega, y el sistema de control de calidad estandarizado garantiza el funcionamiento estable del equipo en el sitio del cliente.
